Pulpity statusu i wykresy typu Top N
dashboards-overview
NetCrunch oferuje wiele typów pulpitów nawigacyjnych do wizualizacji statusu systemu i sieci w czasie rzeczywistym. Każdy z nich jest zaprojektowany dla różnych scenariuszy: przegląd statusu, liderzy wydajności lub w pełni konfigurowalne układy.
NetCrunch dostarcza trzy potężne typy pulpitów nawigacyjnych, które dostosowują się do różnych potrzeb monitorowania. Każdy typ oferuje różne funkcje do wizualizacji, interakcji i analizy danych dotyczących kondycji i wydajności systemu.
Pulpit Statusu
Ten wbudowany typ pulpitu jest dostępny dla wszystkich widoków opartych na węzłach:
- Sieci IP
- Segmenty fizyczne
- Grupy węzłów
- Foldery dynamiczne
Pulpit statusu zapewnia zorganizowane podsumowanie monitorowanego środowiska, z interaktywnymi kafelkami pokazującymi poziomy alertów, liczniki i kategorie.
- Widok przeglądowy ma rozszerzony układ i może zawierać niestandardowe panele statusu skoncentrowane na wybranych grupach lub węzłach.
- Każdy kafelek ostrzeżenia/zagrożenia zawiera podpowiedzi i nakładki wskazówek pokazujące, które węzły są dotknięte.
- Kliknięcie ikony alertu pokazuje listę aktywnych alertów, którą można rozwinąć do szczegółowego widoku zdarzeń.

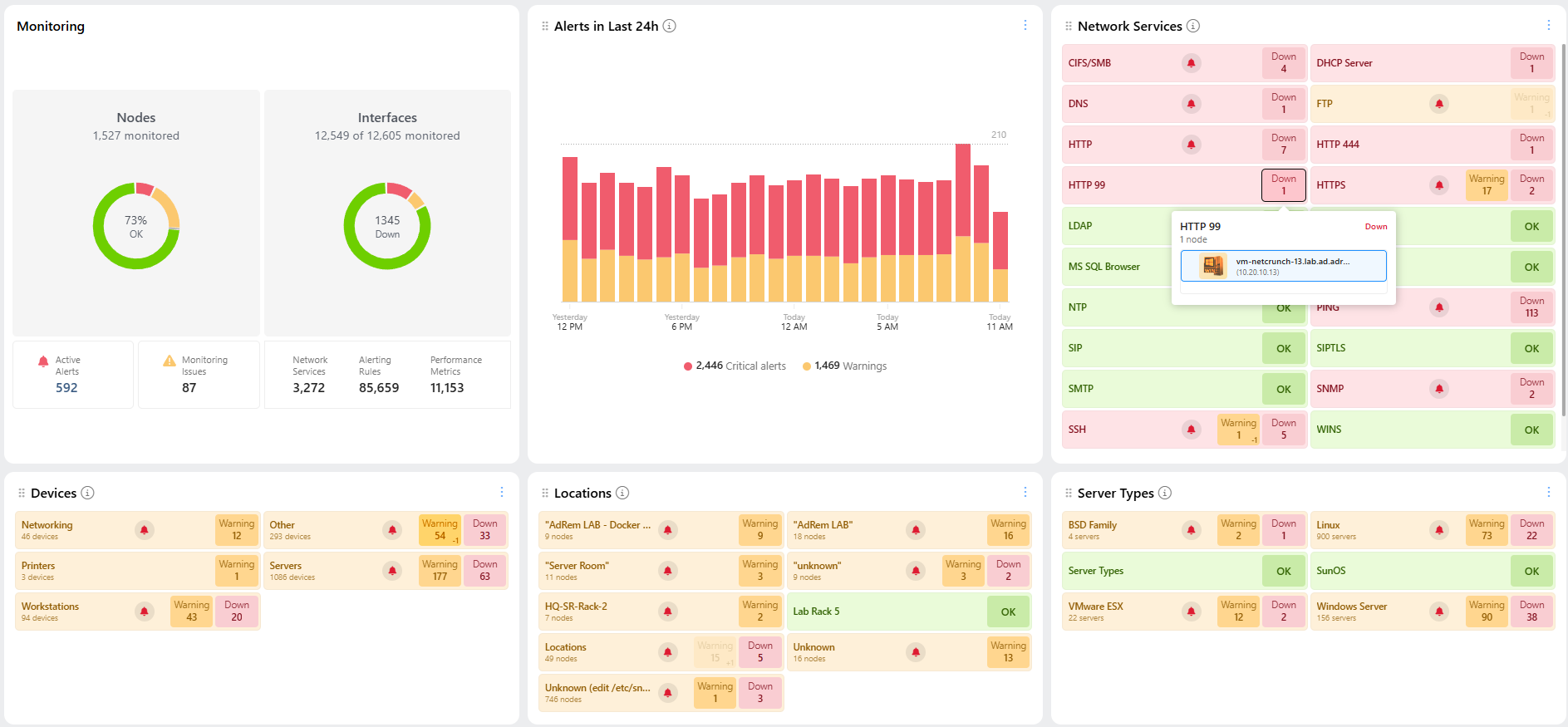

Przykład: Pulpit Przeglądowy Statusu
Przykład: Wyskakujące Okno Ostrzeżeń z Panelu Statusu
- Wykres alertów jest klikalny—wybranie paska otwiera historię alertów 24h.
- Wszystkie kafelki pulpitu są interaktywne i łączą się z odpowiednimi widokami analizy szczegółowej.
Dla widoków nieprzeglądowych, układ pulpitu zawiera sześć domyślnych kafelków: - Podsumowanie Monitorowania - Alarmowanie (24h) - Usługi sieciowe - Pakiety monitorowania - Silniki monitorowania - Czujniki
Kolejność kafelków jest konfigurowalna.
Pulpit Top Charts
Dostępny dla każdego widoku opartego na węzłach, ten pulpit pokazuje rankingi wykresów wydajności, na przykład:
- Najlepsze węzły według wykorzystania przepustowości
- Interfejsy według wskaźnika błędów
- Najwyższe wykorzystanie CPU lub pamięci

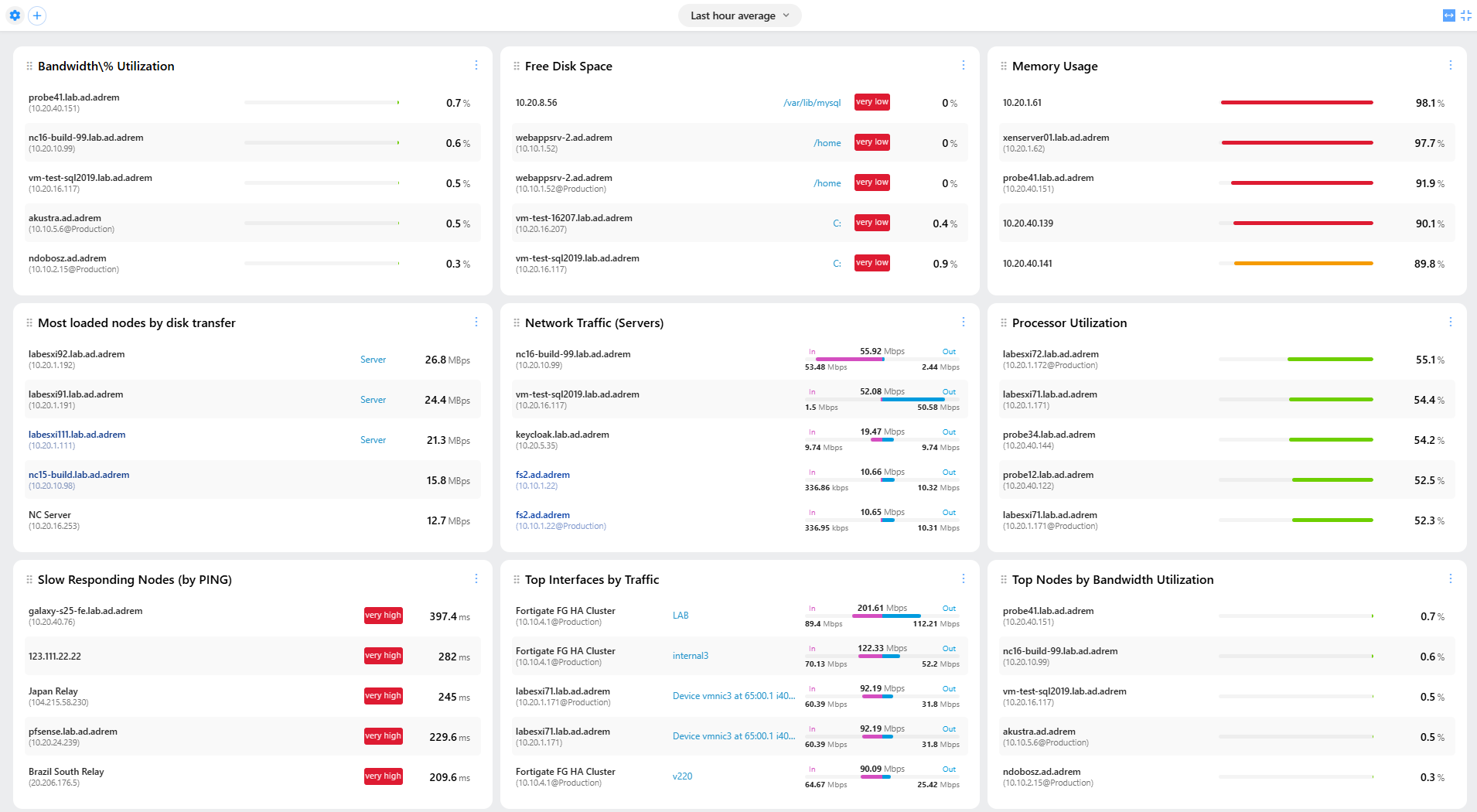

Przykład: Pulpit Top Charts z Wybranymi Metrykami
Każdy wykres: - Może być wybrany z wbudowanych szablonów - Może być w pełni dostosowany za pomocą liczników zdefiniowanych przez użytkownika - Wspiera kliknięcie, aby otworzyć przeglądarkę trendów (dla pojedynczej serii lub całego kafelka)
Użytkownik może kontrolować: - Liczbę wyświetlanych elementów - Kierunek sortowania (najwyższy/najniższy) - Progi alertów (krytyczny, ostrzeżenie) - Filtrowanie według ważności węzła
Niestandardowe Pulpity Graficzne
Aby stworzyć całkowicie niestandardowe widoki, użytkownicy mogą tworzyć Widoki Graficzne z panelami widgetów lub nieograniczonymi płótnami. Te pulpity wspierają:
- Niestandardowy układ
- Wiązanie danych na żywo
- Wsparcie dla motywów (jasny/ciemny)
- Pełna interaktywność i analiza szczegółowa
