Business Service Views
Typ widoku, który przedstawia usługę biznesową w formie diagramu, generowanego automatycznie na podstawie composite status oraz elementów, od których zależy usługa.
AtlasAdd View

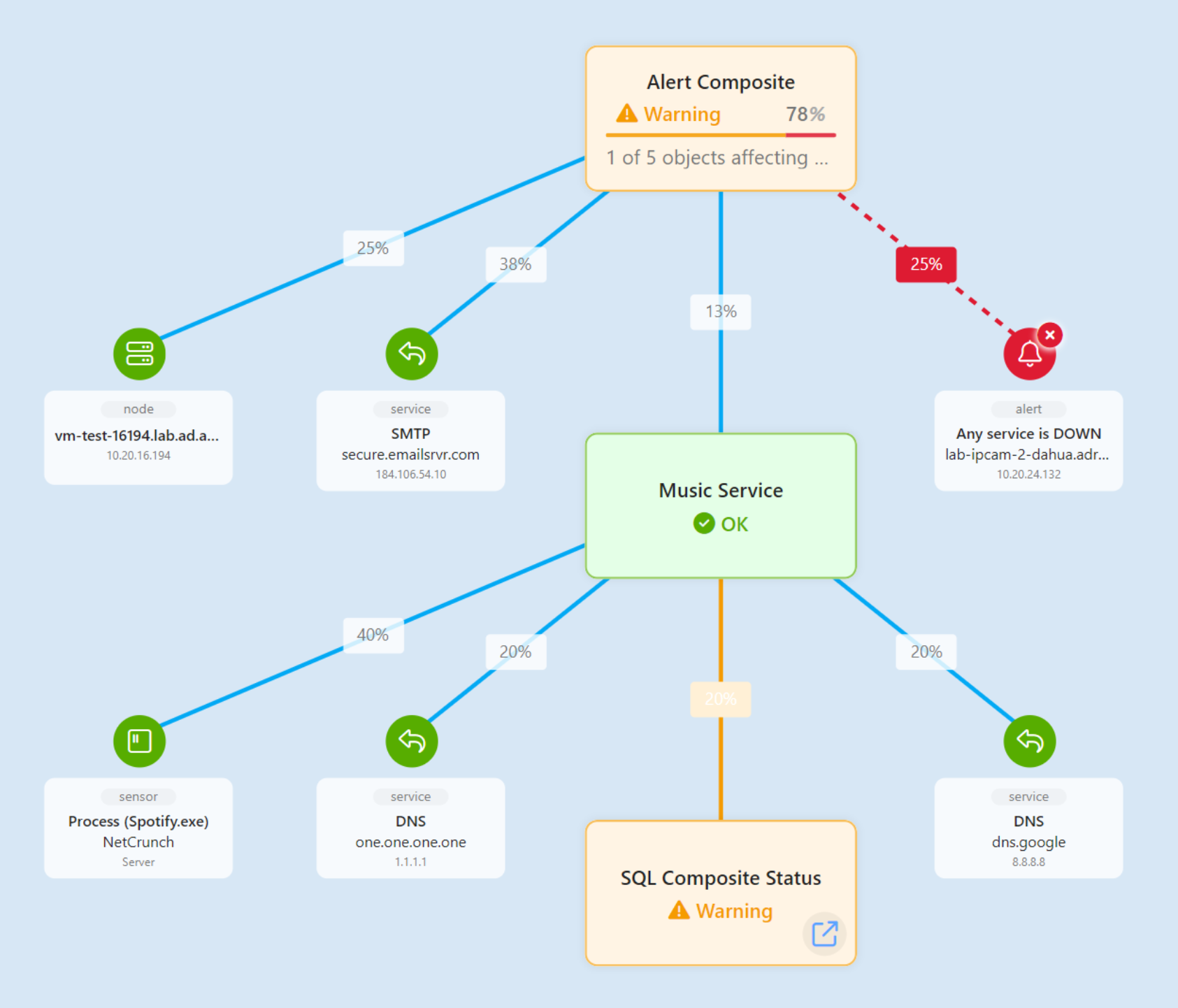

Business Service View zamienia composite status w obraz. Gdy composite status informuje, że usługa ma stan Error, widok pokazuje strukturę usługi oraz jej wadliwy element — elementy, od których zależy usługa, przedstawione jako widżety i połączone liniami z usługą, którą obsługują.
Żaden element diagramu nie jest rysowany ręcznie. Widok jest generowany na podstawie podanego composite status, dzięki czemu pozostaje aktualny, gdy zmienia się definicja usługi.
Tworzenie widoku
Business Service View wymaga composite status opisującego usługę, dlatego najpierw utwórz ten status.
- Utwórz composite status dla usługi, porządkując jej elementy w grupy. Zobacz Status złożony.
- Dodaj widok i wybierz Business Service w kreatorze.
- Wybierz composite status. Stanie się on elementem głównym widoku.
Elementy głównego composite status są rysowane jako widżety poniżej niego — widżet obiektu statusu dla każdego monitorowanego elementu oraz widżet composite status dla każdego zagnieżdżonego composite status.
bsv-nesting
Zagnieżdżone usługi
Composite status może zawierać inne composite status, a sposób wyświetlania elementu podrzędnego zależy od tego, czy ma on własny Business Service View.
- Element podrzędny nie ma własnego widoku
- Element podrzędny jest renderowany w miejscu, w tym samym widoku, razem ze wszystkimi swoimi elementami podrzędnymi. Całe poddrzewo jest widoczne w jednym miejscu.
- Element podrzędny ma własny Business Service View
- Element podrzędny jest renderowany jako łącze do tego widoku. Jego elementy podrzędne nie są rysowane w widoku nadrzędnym.
W ten sposób możesz kontrolować głębokość widoku. Usługę z niewielką liczbą zależności najlepiej przedstawić w całości. Usługę zależną od trzech podsystemów, z których każdy zawiera trzydzieści elementów, lepiej przedstawić jako trzy łącza — utwórz osobne widoki dla tych podsystemów, aby widok nadrzędny pozostał czytelny.
Konsekwencję warto wyraźnie podkreślić: utworzenie widoku dla podrzędnego composite status usuwa szczegóły tego elementu z widoku nadrzędnego. Jeśli z diagramu nadrzędnego nagle zniknie cała gałąź, sprawdź, czy ktoś nie utworzył dla niej osobnego widoku.
